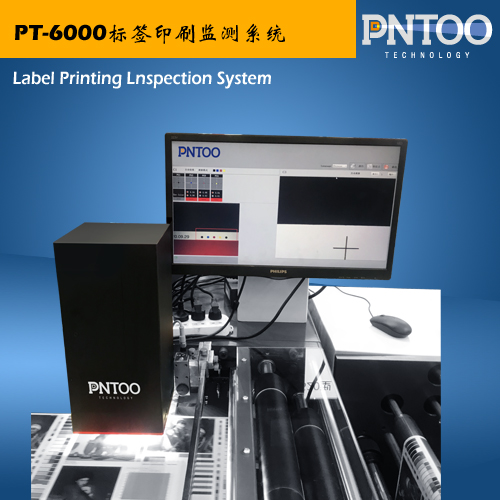

一、系統概述

該系列產品是針對各類標簽印刷行業和窄幅印刷行業，能將高速印刷的圖像質量在線靜止到顯示屏上，以便印刷工藝和參數調整以及操作人員對印刷質量的監視，該系統通常用于監視印刷套印十字標記或?qū)χ匾獦?biāo)識區域進行放大監視。

二、系統特點

1. 采用高速面陣CMOS芯片和專業電動鏡頭，具備10倍光學變焦，超大光圈，圖像分辨率高，拍攝畫面清晰，還原度出色。
2. 配置大屏高清液晶顯示器，圖像清晰度更高。
3. 選用高性能硬件，搭配獨有的圖像數字化技術，提供以下特色功能：

• 捕捉畫面凍結功能，更輕松的隨時分析印刷質量；
• 捕捉畫面調整功能，可前后左右調節需要實時監測的位置；
• 自動檢測，按照需求以不同方式自動捕捉印刷面；
• 自動對焦功能，更方便的放大縮小圖像。

4. 系統控制線采用專業線纜以及高品質拖鏈，耐彎曲，壽命長。
5. 可支持編碼器、接近開關和齒輪傳感器等外部同步觸發，安裝方便。
6. 光學反射罩優化設計，高檔材質散光板，使得曝光均勻柔和，亮度高。

三、性能指標

1. 適應電源：220V±10%，50Hz；
2. 適應環境溫度：0-40℃；
3. 適用監測速度：最高1200米/分；
4. 相機：CMOS芯片數字相機，200萬像素；
5. 鏡頭：10倍光學變焦技術，分檔聚焦，具有良好的自學習能力；
6. 圖像放大倍數：約25倍；
7. 監測范圍：最小17×13mm，最大113×94mm；
8. 圖像捕獲方式：自動，手動兩種捕獲方式；
9. 工作模式：停止、手動、橫向巡檢、橫向等距、縱向等距、逐行巡檢、逐列巡檢；
10. 橫向移動速度：小于6米/分鐘；
11. 畫面同步方式：齒輪傳感器、接近開關、編碼器等。齒輪數設置范圍：1-9999；
12. 同步信號頻率范圍：最高可檢測30kHz的脈沖信號；
13. 顯示器：21.5英寸VA顯示器，廣視角，選配伸縮支架；
14. 相機單元外形尺寸（長寬高）：140mm×100mm×280mm。
